2 माइक और लाइन इनपुट डांटे इंटरफ़ेस

DB0202 एक उच्च-गुणवत्ता वाले डांटे इंटरफ़ेस है जिसमें दो माइक/लाइन इनपुट हैं, जो मूल रूप से दो डांटे चैनलों को एनालॉग ऑडियो आउटपुट और दो एनालॉग ऑडियो इनपुट में डांटे नेटवर्क में बदलने के लिए डिज़ाइन किया गया है।

इसे सेट करने के लिए, बस एक CAT5 केबल का उपयोग करके RJ45 पोर्ट को ईथरनेट स्विच से कनेक्ट करें, फिर एक ही डांटे नेटवर्क पर अन्य उपकरणों से कम-विलंबता संकेतों को रूट करने के लिए डांटे नियंत्रक का उपयोग करें।

यह उपकरण आदर्श है:

• एनालॉग उपकरण के साथ डांटे सिस्टम में I/O का विस्तार करना।

• विरासत गियर (जैसे एनालॉग मिक्सर और एम्पलीफायरों) को एकीकृत करना।

• पोर्टेबल सेटअप जिन्हें कॉम्पैक्ट, नेटवर्क-आधारित ऑडियो समाधान की आवश्यकता होती है।

यह हमारे डांटे डीएसपी प्रोसेसर, डांटे-सक्षम माइक्रोफोन और डांटे स्पीकर के साथ एक पूर्ण नेटवर्क ऑडियो सेटअप के लिए पूरी तरह से काम करता है।

मुख्य विशेषताएं:

• डांटे इंटरफ़ेस - सीमलेस डिजिटल ऑडियो नेटवर्किंग के लिए दो इनपुट और दो आउटपुट का समर्थन करता है।

• डुअल-चैनल ऑडियो रूपांतरण-मानक माइक या लाइन एनालॉग ऑडियो सिग्नल को डांटे नेटवर्क स्ट्रीम में परिवर्तित करता है।

• लचीला इनपुट कॉन्फ़िगरेशन - प्रत्येक इनपुट चैनल को स्वतंत्र रूप से एमआईसी या लाइन मोड पर सेट किया जा सकता है।

• समायोज्य लाभ नियंत्रण - इनपुट और आउटपुट दोनों चैनलों के लिए व्यक्तिगत लाभ समायोजन।

• 48V फैंटम पावर - प्रत्येक कंडेनसर माइक्रोफोन इनपुट के लिए समर्पित फैंटम पावर प्रदान करता है।

• बहुमुखी इनपुट संगतता - संतुलित और असंतुलित ऑडियो सिग्नल दोनों को स्वीकार करता है।

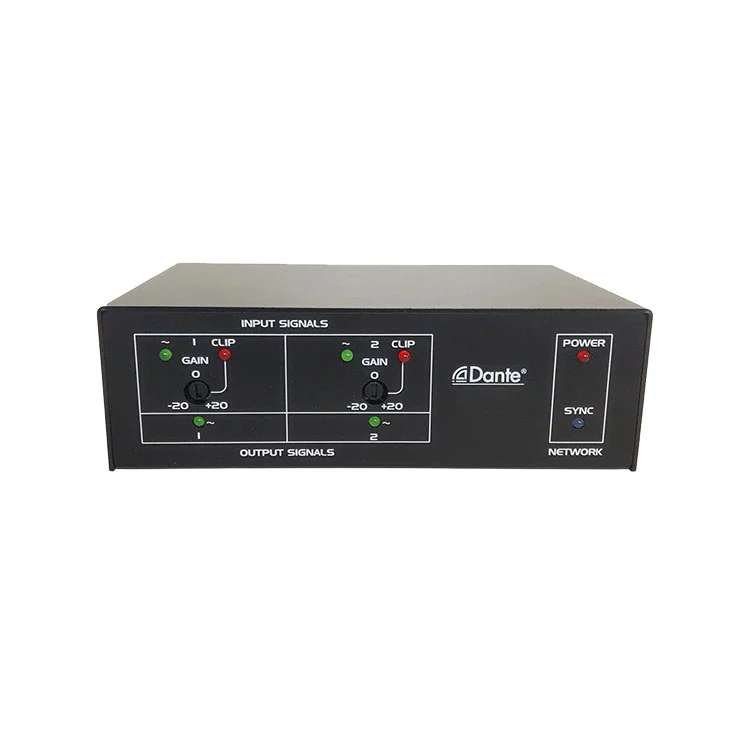

• दृश्य निगरानी-इनपुट सिग्नल/क्लिप और आउटपुट सिग्नल स्तरों के लिए फ्रंट-पैनल एलईडी संकेतक।

• संतुलित लाइन आउटपुट-डांटे नेटवर्क से दो संतुलित एनालॉग लाइन-लेवल आउटपुट प्रदान करता है।

• उच्च-रिज़ॉल्यूशन ऑडियो-24-बिट ए/डी और डी/ए बेहतर ध्वनि गुणवत्ता के लिए रूपांतरण।

• स्थिति संकेतक - एलईडी प्रदर्शन शक्ति और नेटवर्क सिंक्रनाइज़ेशन स्थिति।

• बिजली विकल्प-एक बाहरी 24VDC बिजली की आपूर्ति या POE- सक्षम नेटवर्क स्विच के माध्यम से संचालित होता है।

उत्पाद विनिर्देशन

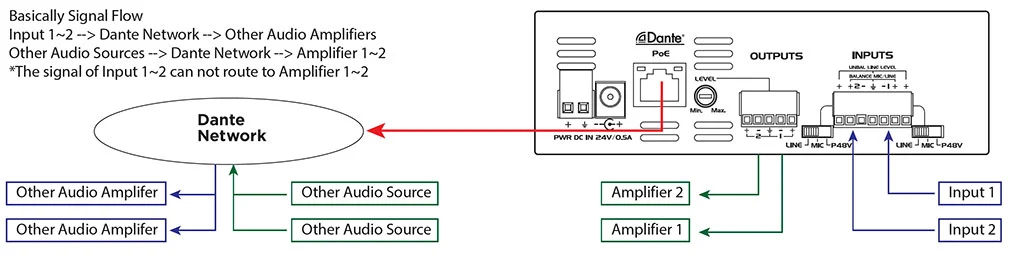

उत्पाद संबंध

1। लाइन वॉल्यूम:आउटपुट स्तर के लिए नियंत्रण प्राप्त करें।

2। यूरो टर्मिनल इनपुट:डांटे नेटवर्क के लिए ऑडियो सिग्नल प्राप्त करें।

3। RJ-45 पोर्ट:Dante नेटवर्क से कनेक्ट करने के लिए Cat5 केबल का उपयोग करना।

टिप्पणी:ईथरनेट स्विच को पीओई बिजली की आपूर्ति की आवश्यकता है।

4। सिंक एलईडी:डांटे नेटवर्क की स्थिति को इंगित करता है।

उत्पाद व्यवहार्यता

यह डांटे-सक्षम ऑडियो इंटरफ़ेस उच्च गुणवत्ता वाले एनालॉग-टू-डिजिटल रूपांतरण के साथ दो कॉन्फ़िगर करने योग्य एमआईसी/लाइन इनपुट प्रदान करता है, यह इसके लिए उपयुक्त है:

1। लाइव साउंड एंड ब्रॉडकास्ट-लाइव मिक्सिंग, स्ट्रीमिंग या रिकॉर्डिंग के लिए डांटे नेटवर्क में माइक्रोफोन या लाइन-लेवल स्रोतों को आसानी से एकीकृत करें।

2। कॉर्पोरेट एवी और कॉन्फ्रेंसिंग-माइक्रोफोन (वैकल्पिक 48 वी फैंटम पावर के साथ) या सीमलेस डांटे-आधारित कॉन्फ्रेंसिंग सिस्टम के लिए ऑडियो स्रोतों को कनेक्ट करें।

3। रिकॉर्डिंग और स्टूडियो वर्कफ़्लो-एमआईसी या उपकरणों से उच्च-रिज़ॉल्यूशन (24-बिट) ऑडियो कैप्चर करें और मल्टीट्रैक रिकॉर्डिंग के लिए एक डांटे नेटवर्क पर संचारित करें।

4। स्थापित साउंड सिस्टम-कम-विलंबता, सिंक्रनाइज़ डांटे नेटवर्किंग के साथ एक सुविधा में ऑडियो सिग्नल वितरित करें।

5। पोर्टेबल और इवेंट प्रोडक्शन-संतुलित और असंतुलित इनपुट दोनों का समर्थन करते हुए, ऑन-द-गो सेटअप के लिए कॉम्पैक्ट और लचीला।

हमारे अन्य डांटे उत्पादों के साथ संयुक्त, जैसे कि डांटे माइक्रोफोन, डांटे डीएसपी, डांटे स्पीकर, आपको एक आदर्श ऑडियो सिस्टम मिलेगा
