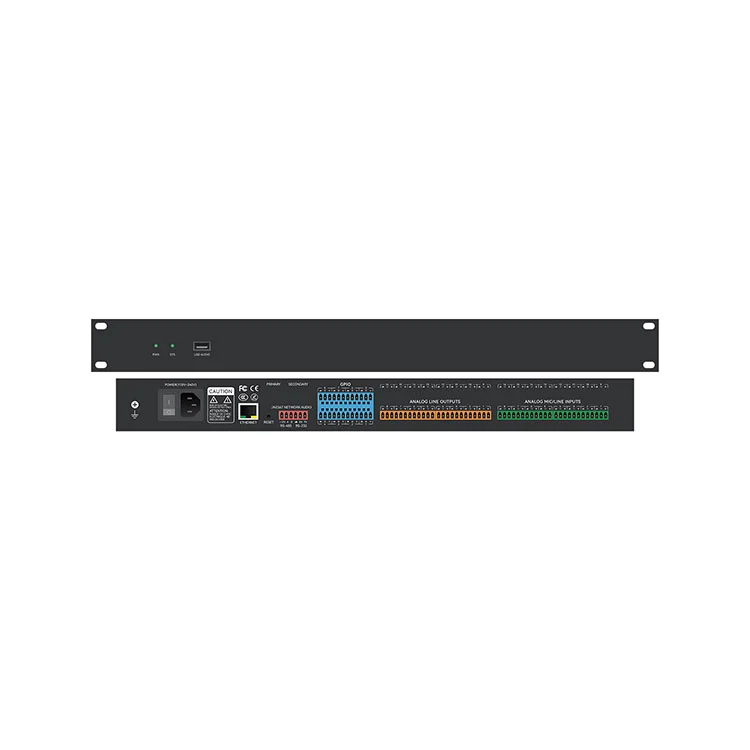

MU-0808 8×8 डिजिटल ऑडियो मैट्रिक्स

FHBAVTEC MU-0808 8×8 डिजिटल ऑडियो मैट्रिक्स एक एंटरप्राइज़-ग्रेड 8×8 डिजिटल ऑडियो मैट्रिक्स प्रोसेसर है जिसे पेशेवर AV वातावरण में जटिल सिग्नल रूटिंग, सटीक मिश्रण और उन्नत गतिशील प्रसंस्करण के लिए इंजीनियर किया गया है। 450 मेगाहर्ट्ज SIMD पर चलने वाले उद्योग-मानक ADI SHARC 21489 DSP इंजन द्वारा संचालित, MU-0808 कॉर्पोरेट बोर्डरूम, उच्च शिक्षा सभागारों, सरकारी सुविधाओं और मल्टी-फ़ंक्शन इवेंट स्थानों में अल्ट्रा-लो लेटेंसी ऑडियो निष्पादन और प्राचीन ध्वनि निष्ठा प्रदान करता है।

कॉम्पैक्ट 1U रैक-माउंट स्टील चेसिस में संलग्न, MU-0808 आवश्यक ऑडियो DSP एल्गोरिदम को एकीकृत करता है - जिसमें ध्वनिक इको कैंसिलेशन (AEC), एडेप्टिव फीडबैक सप्रेशन (AFC), एक्टिव नॉइज़ कंट्रोल (ANC), गेन-शेयरिंग ऑटो-मिक्सिंग, पैरामीट्रिक/ग्राफिक EQ, डायनेमिक कंप्रेशन और मैट्रिक्स रूटिंग शामिल है। ईथरनेट (टीसीपी/आईपी), आरएस232, आरएस485 और अनुकूलन योग्य जीपीआईओ लॉजिक पोर्ट सहित मल्टी-प्रोटोकॉल नियंत्रण इंटरफेस के साथ, एमयू-0808 आधुनिक एवी सिस्टम के लिए निर्बाध एकीकरण क्षमता प्रदान करता है।

प्रमुख विशेषताऐं

• 8 एनालॉग इनपुट और 8 एनालॉग आउटपुट:व्यक्तिगत लाभ नियंत्रण के साथ लाइन/माइक सिग्नल का समर्थन करने वाले संतुलित फीनिक्स ब्लॉक टर्मिनल कनेक्टर।

•एडीआई शेयर 21489 डीएसपी आर्किटेक्चर:उच्च प्रदर्शन 450 मेगाहर्ट्ज SIMD फ्लोटिंग-पॉइंट प्रोसेसर गहन वास्तविक समय ऑडियो एल्गोरिदम को संभालता है।

•प्रो-ऑडियो रिज़ॉल्यूशन:24‑बिट / 48 kHz डिजिटल सैंपलिंग दर पारदर्शी ऑडियो रूपांतरण और गतिशील रेंज प्रदान करती है।

• ध्वनिक इको रद्दीकरण (एईसी):हार्डवेयर-त्वरित एईसी एल्गोरिदम दूरस्थ वीडियो कॉन्फ्रेंस के दौरान ध्वनिक प्रतिक्रिया और दूर-दूर तक आवाज की गूँज को समाप्त कर देता है।

• स्वचालित फीडबैक नियंत्रण (एएफसी):डायनामिक नॉच-फ़िल्टरिंग एल्गोरिदम वास्तविक समय में ध्वनिक प्रतिक्रिया (हॉलिंग) की पहचान करता है और उसे दबा देता है।

• सक्रिय शोर नियंत्रण (एएनसी) और ऑटो मिक्सिंग:मल्टी-माइक्रोफ़ोन प्रबंधन के लिए गेन-शेयरिंग ऑटो-मिक्सिंग के साथ पृष्ठभूमि शोर में कमी।

• व्यापक EQ एवं गतिशीलता:मल्टी-बैंड पैरामीट्रिक ईक्यू (पीईक्यू), ग्राफिक ईक्यू, हाई-पास/लो-पास फिल्टर, एक्सपैंडर, कंप्रेसर, लिमिटर और डायनेमिक नॉइज़ गेट।

• मैट्रिक्स रूटिंग और चैनल विलंब:मनमाना सिग्नल असाइनमेंट और प्रति चैनल 1,200 एमएस तक समायोज्य देरी के साथ 8×8 क्रॉस-प्वाइंट पर मिश्रण।

• यूएसबी ऑडियो क्लास इंटरफ़ेस:सॉफ्ट-कोडेक प्लेटफॉर्म (ज़ूम, माइक्रोसॉफ्ट टीम्स, वीबेक्स) के साथ सहज एकीकरण के लिए ड्राइवर रहित 1-इन/1-आउट यूएसबी ऑडियो इंटरफ़ेस।

• कॉन्फ़िगर करने योग्य GPIO एकीकरण:स्विच लॉजिक, सीन रिकॉल और आपातकालीन म्यूट के लिए 8 प्रोग्रामयोग्य सामान्य प्रयोजन इनपुट/आउटपुट पोर्ट।

• लचीली प्रणाली नियंत्रण:तृतीय-पक्ष नियंत्रण प्रणालियों और कैमरा ट्रैकिंग स्वचालन के लिए ईथरनेट, आरएस232 और आरएस485 के माध्यम से द्वि-दिशात्मक कमांड समर्थन।

• 1यू रैक संलग्नक:निर्बाध रैक परिनियोजन के लिए मानक 19‑इंच 1U रैक‑माउंटेबल डिज़ाइन।

डीएसपी कोर प्रोसेसिंग

MU-0808 8×8 डिजिटल ऑडियो मैट्रिक्स एक सहज और लचीला डीएसपी मैट्रिक्स आर्किटेक्चर प्रदान करता है जो सिस्टम इंटीग्रेटर्स को विशिष्ट स्थल ध्वनिक आवश्यकताओं के अनुसार सिग्नल प्रोसेसिंग चेन को अनुकूलित करने की अनुमति देता है:

• एईसी (ध्वनिक इको रद्दीकरण): पूर्ण-डुप्लेक्स इंटरैक्टिव कॉन्फ्रेंसिंग के लिए अनुकूलित उच्च दक्षता वाला इको रद्दीकरण, दूर-दूर के स्पीकर फीडबैक को रोकता है।

• एएफसी (अनुकूली फीडबैक दमन): फीडबैक से पहले अधिकतम सिस्टम लाभ बनाए रखने के लिए वास्तविक समय फीडबैक का पता लगाना और अनुकूली पायदान आवृत्ति फ़िल्टरिंग।

• ऑटो मिक्सर (गेन-शेयरिंग एल्गोरिथम): स्थिर सिस्टम गेन और वाक् सुगमता बनाए रखने के लिए कई सक्रिय माइक्रोफोन चैनलों में स्वचालित रूप से गेन को संतुलित करता है।

• इक्वलाइज़ेशन सुइट: सटीक स्पीकर ट्यूनिंग और कमरे में सुधार के लिए स्वतंत्र मल्टी-बैंड पीईक्यू, ग्राफिक ईक्यू, हाई-पास, लो-पास और ऑल-पास फिल्टर।

• डायनेमिक्स सुइट: हेडरूम प्रबंधन के लिए इनपुट/आउटपुट एक्सपेंडर्स, कंप्रेसर, लिमिटर्स, डायनेमिक रेंज कंट्रोलर और नॉइज़ गेट्स।

• मैट्रिक्स रूटिंग और संरेखण: चरण नियंत्रण, गेन ट्रिम और प्रति आउटपुट लाइन 1,200 एमएस तक डिजिटल विलंब संरेखण के साथ क्रॉस-पॉइंट असाइनमेंट।

नियंत्रण एवं सिस्टम एकीकरण

पेशेवर AV सिस्टम डिज़ाइन के लिए इंजीनियर किया गया, MU-0808 8×8 डिजिटल ऑडियो मैट्रिक्स मजबूत कनेक्टिविटी और प्रबंधन विकल्प प्रदान करता है:

• पीसी नियंत्रण सॉफ्टवेयर: समर्पित विंडोज जीयूआई सॉफ्टवेयर टीसीपी/आईपी पर डीएसपी चेन, रूटिंग मैट्रिसेस, ईक्यू रिस्पॉन्स कर्व्स और जीपीआईओ मैपिंग के वास्तविक समय दृश्य कॉन्फ़िगरेशन की अनुमति देता है।

• केंद्रीकृत स्वचालन: क्रेस्ट्रॉन, एएमएक्स, एक्सट्रॉन और अन्य नियंत्रण प्रोसेसर के साथ एकीकरण के लिए आरएस232/आरएस485 के माध्यम से ओपन सीरियल प्रोटोकॉल।

• कैमरा ट्रैकिंग एकीकरण: सक्रिय माइक्रोफोन गेट गतिविधि के आधार पर पीटीजेड कैमरा प्रीसेट को ट्रिगर करने के लिए डायरेक्ट सीरियल कमांड आउटपुट।

• GPIO लॉजिक कंट्रोल: बाहरी संपर्क क्लोजर, भौतिक वॉल्यूम पोटेंशियोमीटर, एलईडी संकेतक, या फायर अलार्म आपातकालीन ओवरराइड के लिए कॉन्फ़िगर करने योग्य 8 मल्टी-फंक्शन लॉजिक पोर्ट।

लक्ष्य अनुप्रयोग

• कॉर्पोरेट बोर्डरूम और सम्मेलन केंद्र: हाई-डेफिनिशन भाषण सुदृढीकरण और इको-मुक्त वीडियो कॉन्फ्रेंसिंग।

• उच्च शिक्षा और व्याख्यान कक्ष: मल्टी-माइक्रोफ़ोन ऑटो-मिक्सिंग, कैमरा ट्रैकिंग ट्रिगर, और रूम मैट्रिक्स वितरण।

• सरकार और कमांड सेंटर: भौतिक GPIO आपातकालीन ओवरराइड के साथ उच्च-विश्वसनीयता ऑडियो प्रोसेसिंग।

• मल्टी-फ़ंक्शन ऑडिटोरियम और इवेंट स्थान: गतिशील ध्वनि वितरण और ज़ोन विलंब संरेखण।

• वाणिज्यिक एवी सिस्टम: मल्टी-ज़ोन पृष्ठभूमि संगीत वितरण और पेजिंग मैट्रिक्स सिस्टम।

तकनीकी निर्देश

अक्सर पूछे जाने वाले प्रश्नों

Q1: क्या FHBAVTEC MU‑0808 ज़ूम या Microsoft Teams जैसे सॉफ्ट‑कोडेक वीडियो कॉन्फ्रेंसिंग प्लेटफ़ॉर्म के लिए इको कैंसिलेशन का समर्थन करता है?

उत्तर: हाँ. MU-0808 8×8 डिजिटल ऑडियो मैट्रिक्स में समर्पित हार्डवेयर-आधारित ध्वनिक इको कैंसिलेशन (AEC) और एक एकीकृत 1-इन/1-आउट USB ऑडियो इंटरफ़ेस है। MU‑0808 को USB के माध्यम से एक कॉन्फ्रेंस रूम पीसी से कनेक्ट करके, प्रोसेसर दूर-अंत भाषण गूँज और स्थानीय ध्वनिक हाउलिंग को समाप्त करते हुए ज़ूम, Microsoft Teams, या Webex को सीधे संसाधित, इको-मुक्त माइक्रोफ़ोन सिग्नल प्रदान करता है।

Q2: MU‑0808 को कैसे कॉन्फ़िगर किया गया है, और क्या इसे तृतीय-पक्ष AV नियंत्रण प्रणालियों के साथ एकीकृत किया जा सकता है?

उत्तर: एमयू‑0808 को ईथरनेट (टीसीपी/आईपी) पर विंडोज पीसी नियंत्रण सॉफ्टवेयर का उपयोग करके कॉन्फ़िगर किया गया है, जो सिग्नल रूटिंग, ईक्यू ट्यूनिंग, डायनेमिक प्रोसेसिंग और सीन प्रीसेट प्रबंधन के लिए एक विज़ुअल इंटरफ़ेस प्रदान करता है। तीसरे पक्ष के एकीकरण के लिए, यूनिट में खुले आरएस232 और आरएस485 नियंत्रण प्रोटोकॉल हैं, जो क्रेस्ट्रॉन, एक्सट्रॉन, एएमएक्स, या पीटीजेड कैमरा ट्रैकिंग नियंत्रकों के माध्यम से पूर्ण नियंत्रण की अनुमति देते हैं।

Q3: 8 कॉन्फ़िगर करने योग्य GPIO पोर्ट को कौन से कार्य सौंपे जा सकते हैं?

उत्तर: 8 GPIO लॉजिक पोर्ट को स्वतंत्र रूप से डिजिटल इनपुट या आउटपुट के रूप में प्रोग्राम किया जा सकता है। सामान्य एकीकरण उपयोग के मामलों में दृश्य पूर्व निर्धारित रिकॉल के लिए भौतिक पुश बटन को कनेक्ट करना, एलईडी स्थिति संकेतकों के साथ इंटरफेस करना, फायर अलार्म संपर्क बंद करने के माध्यम से आपातकालीन सिस्टम म्यूट को ट्रिगर करना, या दीवार पर लगे ज़ोन वॉल्यूम नियंत्रण के लिए एनालॉग पोटेंशियोमीटर को कनेक्ट करना शामिल है।

Q4: क्या MU‑0808 कंडेनसर माइक्रोफोन के लिए प्रेत शक्ति प्रदान करता है, और लाभ को कैसे समायोजित किया जाता है?

उत्तर: हाँ. सभी 8 एनालॉग इनपुट में व्यक्तिगत रूप से स्विच करने योग्य +48V फैंटम पावर की सुविधा है, जिसे नियंत्रण सॉफ्टवेयर के माध्यम से कॉन्फ़िगर किया जा सकता है, जो इसे पेशेवर कंडेनसर और सीमा माइक्रोफोन के साथ पूरी तरह से संगत बनाता है। विभिन्न माइक्रोफोन और लाइन-स्तरीय स्रोतों को समायोजित करने के लिए सॉफ्टवेयर में इनपुट प्रीएम्प लाभ 0 से +48 डीबीयू तक समायोज्य है।
