4 माइक और लाइन इनपुट डांटे इंटरफ़ेस

शेन्ज़ेन एफएचबी ऑडियो टेक्नोलॉजी कं, लिमिटेड चीन निर्माता और आपूर्तिकर्ता है जो मुख्य रूप से कई वर्षों के अनुभव के साथ डांटे डीएसपी, डांटे इंटरफ़ेस, साउंड सिस्टम का उत्पादन करता है। आपके साथ व्यावसायिक संबंध बनाने की उम्मीद है।

नमूना:DB0404

जांच भेजें

उत्पाद वर्णन

DB0404 एक उच्च-प्रदर्शन डांटे-टू-एनालोग ऑडियो इंटरफ़ेस है, जो दोनों दिशाओं में चार-चैनल रूपांतरण की पेशकश करता है-डांटे को एनालॉग आउटपुट और एनालॉग इनपुट से डांटे को।

RJ45 पोर्ट को एक मानक CAT5 केबल का उपयोग करके एक ईथरनेट स्विच से कनेक्ट करें, फिर अपने डांटे नेटवर्क में न्यूनतम देरी के साथ रूट सिग्नल के लिए डांटे नियंत्रक का उपयोग करें। यह अन्य डांटे-संगत उपकरणों के साथ सहज एकीकरण सुनिश्चित करता है।

मुख्य विशेषताएं:

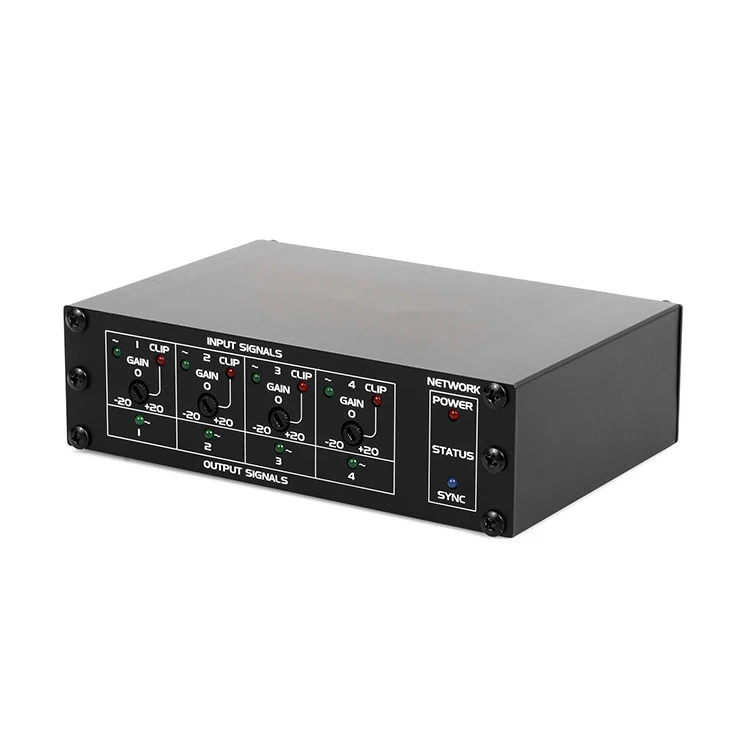

DB0404 एक कॉम्पैक्ट, उच्च-गुणवत्ता वाले डांटे इंटरफ़ेस है जो चार एनालॉग इनपुट (लाभ नियंत्रण और फैंटम पावर के साथ एमआईसी/लाइन के बीच स्विच करने योग्य) और चार संतुलित एनालॉग आउटपुट-सभी पूरी तरह से डांटे के माध्यम से पूरी तरह से रूट करने योग्य है।

✔ 24-बिट ए/डी एंड डी/प्राचीन ऑडियो के लिए एक रूपांतरण

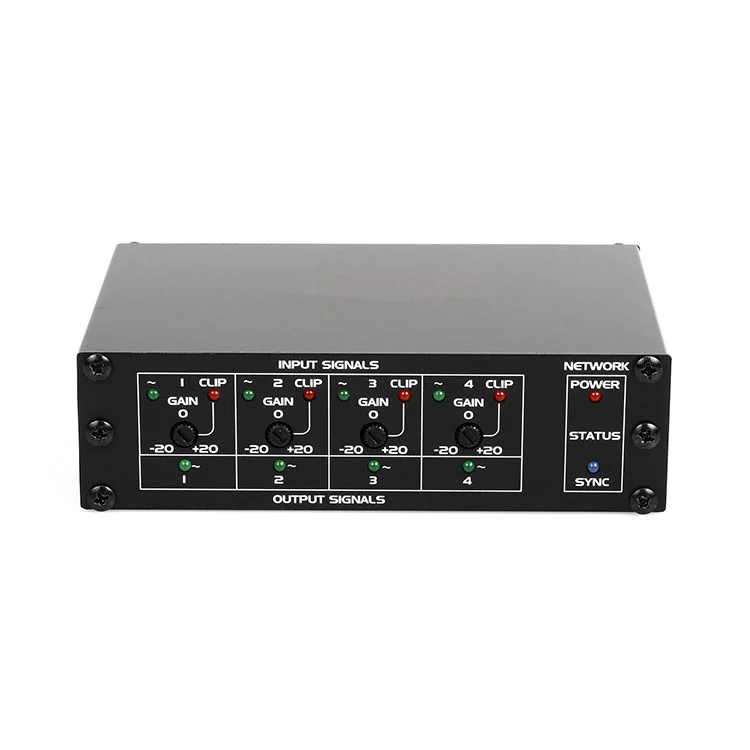

वास्तविक समय की निगरानी के लिए प्रति चैनल क्लिप/सिग्नल एल ई डी

सभी माइक इनपुट्स पर ✔ 48V प्रेत पावर

✔ POE या 24VDC पावर विकल्प

✔ डांटे नेटवर्क सिंक और पावर स्टेटस इंडिकेटर्स

यह स्टूडियो, लाइव साउंड और प्रसारण के लिए एकदम सही है, यह किसी भी डांटे पारिस्थितिकी तंत्र में सहज एकीकरण सुनिश्चित करता है।

उत्पाद विनिर्देशन

डांटे नेटवर्क टू लाइन लेवल आउटपुट
आउटपुट	5P डिटैचेबल टर्मिनल ब्लॉक, संतुलित/असंतुलित
आउटपुट स्तर	-10 DBU नाममात्र
आउटपुट स्तर	+10 dbu अधिकतम
आउटपुट वोल्टेज:	+20DBU (@ 0DB आउटपुट लाभ)
आउटपुट प्रतिबाधा	150 _ संतुलित; 75 _ असंतुलित
आवृत्ति प्रतिक्रिया	20 हर्ट्ज से 20 kHz (± 0.5 db)
Thd+n	<0.1%
शोर	<-75db
क्रॉस्टल	<85 db (20 हर्ट्ज से 20 kHz)
डांटे नेटवर्क के लिए माइक/लाइन इनपुट
माइक इनपुट
इनपुट	7 पिन यूरो टर्मिनल, संतुलित
पाना	कंडेनसर माइक्रोफोन: 40 डीबी
गतिशील माइक्रोफ़ोन	60 डीबी
+4 dbu के लिए इनपुट स्तर	-36 डीबीयू (कंडेनसर)
	-56 डीबीयू (गतिशील)
	-36 DBU (अधिकतम)
इनपुट प्रतिबाधा	40 __
फैंटम पावर	48 वी
आवृत्ति प्रतिक्रिया	20 हर्ट्ज से 20 kHz (± 0.5 db)
Thd+n	<0.1%
+4 DBU के नीचे शोर	<-70 डीबी
सीएमआरआर	> 70 डीबी (50 हर्ट्ज से 120 हर्ट्ज)
क्रॉसस्टॉक	<70 db (20 हर्ट्ज से 20 kHz)
लाइन इनपुट
इनपुट	7 पिन यूरो टर्मिनल, संतुलित
+4 dbu के लिए इनपुट स्तर	+4 DBU (संतुलित); -10 डीबीवी (असंतुलित)
इनपुट प्रतिबाधा	> 40 _
आवृत्ति प्रतिक्रिया	20 हर्ट्ज से 20 kHz (± 0.5 db)
Thd+n	<0.1%
+4 DBU के नीचे शोर	<-75 डीबी
सीएमआरआर	> 60 डीबी (50 हर्ट्ज से 120 हर्ट्ज)
क्रॉसस्टॉक	<75 db (1 kHz, किसी भी माइक चैनल के लिए कोई भी लाइन),
क्रॉसस्टॉक	<70 db (20 हर्ट्ज से 20 kHz)
+4 dbu से ऊपर हेडरूम	> 18 डीबी
दांते चैनल
ट्रांसमीटर/रिसीवर	2/2
संचरण दर	100 एमबीपीएस
संकल्प	16/24/32 बिट
नमूना दर	44.1 kHz, 48 kHz।
दांते इंटरफ़ेस	RJ45 जैक
बिजली कनेक्शन	2 पिन यूरो टर्मिनल, पावर जैक
बिजली की आवश्यकता	24 VDC @ 180 MA प्लस कनेक्टेड फैंटम लोड, या POE
DIMENSIONS	143 मिमी (डब्ल्यू) × 45 मिमी (एच) × 93 मिमी (डी)
वज़न	0.7kgs

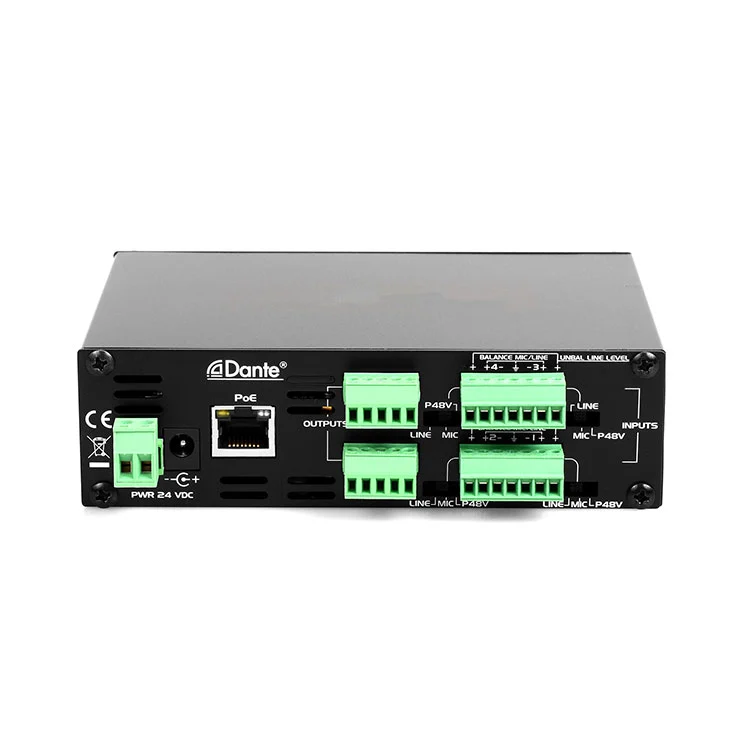

उत्पाद संबंध

4 Mic And Line Inputs Dante Interface

1। लाइन वॉल्यूम:आउटपुट स्तर के लिए नियंत्रण प्राप्त करें।

2। यूरो टर्मिनल इनपुट:डांटे नेटवर्क के लिए ऑडियो सिग्नल प्राप्त करें।

3। RJ-45 पोर्ट:Dante नेटवर्क से कनेक्ट करने के लिए Cat5 केबल का उपयोग करना।

टिप्पणी:ईथरनेट स्विच को पीओई बिजली की आपूर्ति की आवश्यकता है।

4। सिंक एलईडी:डांटे नेटवर्क की स्थिति को इंगित करता है।

उत्पाद व्यवहार्यता

4 माइक और लाइन इनपुट्स डांटे इंटरफ़ेस एक पेशेवर ऑडियो इंटरफ़ेस है जो डांटे नेटवर्क प्रोटोकॉल पर आधारित है, जो 4 माइक्रोफोन/लाइन इनपुट और 4 आउटपुट का समर्थन करता है। इसका मुख्य लाभ आईपी नेटवर्क के माध्यम से उच्च गुणवत्ता वाले, कम-विलंबता ऑडियो सिग्नल को प्रसारित करना है, जो उन परिदृश्यों के लिए उपयुक्त है, जिनके लिए लचीली तारों, रिमोट ट्रांसमिशन या मल्टी-चैनल ऑडियो एकीकरण की आवश्यकता होती है। यह लाइव साउंड, रोडकास्ट/स्ट्रीमिंग उत्पादन, सम्मेलन प्रणाली, शैक्षिक स्थानों के लिए उपयुक्त है।
