उत्पाद वर्णन

DWP42L एक बहुमुखी 4-इन/2-आउट डांटे नेटवर्क इंटरफ़ेस है जो असाधारण प्रदर्शन के साथ एनालॉग और डिजिटल ऑडियो के बीच परिवर्तित होता है। चार एनालॉग इनपुट्स (एडजस्टेबल गेन के साथ एमआईसी और लाइन स्तरों के बीच स्विच करने योग्य) और दो डांटे-टू-एनालॉग आउटपुट की विशेषता, यह कॉम्पैक्ट यूनिट मानक यूएस डबल-गैंग बैक बॉक्स में आसानी से स्थापित होती है। बस कैट 5 केबल का उपयोग करके ईथरनेट के माध्यम से कनेक्ट करें और अल्ट्रा-लो लेटेंसी प्रदर्शन के लिए डांटे नियंत्रक सॉफ्टवेयर के माध्यम से ऑडियो रूटिंग का प्रबंधन करें। हमारे पूर्ण डांटे पारिस्थितिकी तंत्र में डीएसपी प्रोसेसर, नेटवर्क माइक्रोफोन, स्पीकर और व्यापक ऑडियो नेटवर्किंग के लिए अतिरिक्त इंटरफ़ेस समाधान शामिल हैं।

मुख्य विशेषताएं:DWP42L में चयन योग्य MIC/लाइन मोड के साथ चार XLR इनपुट हैं, प्रत्येक को समायोज्य लाभ (-20DB से +20DB) और कंडेनसर माइक्रोफोन के लिए स्विच करने योग्य 48V फैंटम पावर प्रदान करता है। यह 24-बिट उच्च-रिज़ॉल्यूशन रूपांतरण के साथ डांटे नेटवर्क ऑडियो में एनालॉग सिग्नल को परिवर्तित करता है, जिससे कम-शोर, उच्च-निष्ठा प्रदर्शन सुनिश्चित होता है। यूनिट रियर पैनल पर दो डांटे-टू-एनालॉग आउटपुट (संतुलित/असंतुलित) भी प्रदान करता है। POE या 24V DC पावर विकल्प, फ्रंट-पैनल स्टेटस एलईडी, और प्रीमियम माइक्रोफोन Preamps के साथ, यह पेशेवर प्रतिष्ठानों के लिए विश्वसनीय, प्रसारण-गुणवत्ता वाले ऑडियो को वितरित करता है।

FAQ:

प्रश्न: क्या आप निर्माता हैं?

A: हाँ। हम शेन्ज़ेन में स्थित निर्माता हैं।

प्रश्न: क्या आप OEM या ODM समाधान प्रदान कर सकते हैं?

A: हाँ, हम OEM या ODM समाधान प्रदान कर सकते हैं ग्राहक आवश्यकताओं पर निर्भर करता है।

प्रश्न: क्या आपके उत्पादों ने कोई प्रमाणन पारित किया है?

A: हाँ, हमारे पास CE, ROHS सर्टिफिकेट है।

प्रश्न: आप कौन से डांटे उत्पाद प्रदान कर सकते हैं?

A: हम एक श्रृंखला डांटे समाधान प्रदान कर सकते हैं, जैसे कि डांटे डीएसपी, डांटे ऑडियो रिसीवर, डांटे आईओ, डांटे माइक्रोफोन, डांटे स्पीकर ...

उत्पाद विनिर्देशन

डांटे नेटवर्क के लिए माइक/लाइन इनपुट
इनपुट:	XLR (महिला) x 4
लाभ -सीमा	-20 ~ +20
इनपुट प्रतिबाधा	> 2.5 k_ (माइक); > 5 के_ (लाइन)
फैंटम पावर	48 वीडीसी, स्विच करने योग्य
आवृत्ति प्रतिक्रिया	20 हर्ट्ज से 20 kHz (± 0.5 db)
Thd+n	<0.1%
+4 DBU के नीचे शोर	<-70 डीबी
सीएमआरआर	> 65 डीबी (50 हर्ट्ज से 120 हर्ट्ज)
डांटे नेटवर्क टू लाइन आउटपुट
आउटपुट	2, संतुलित/असंतुलित, वियोज्य टर्मिनल ब्लॉक
आउटपुट स्तर	+4 DBU (नाममात्र) संतुलित; -10 DBV (नाममात्र) असंतुलित, चयन
आउटपुट वोल्टेज	+20DBU (@ 0DB आउटपुट लाभ)
आउटपुट प्रतिबाधा	150 _ संतुलित; 75 _ असंतुलित
आवृत्ति प्रतिक्रिया	20 हर्ट्ज से 20 kHz (± 0.5 db)
Thd+n	<0.1%
शोर	<-80db
क्रॉसस्टॉक	<85 db (20 हर्ट्ज से 20 kHz
दांते चैनल
ट्रांसमीटर/रिसीवर	2/2
संचरण दर	100 एमबीपीएस
संकल्प	16/24/32 बिट
नमूना दर	44.1 kHz, 48 kHz।
दांते इंटरफ़ेस	RJ45 जैक
बिजली कनेक्शन	2 पिन यूरो टर्मिनल
बिजली की आवश्यकता	24 VDC @ 180 MA प्लस कनेक्टेड फैंटम लोड, या POE
आयाम	116 मिमी (डब्ल्यू) × 114.5 मिमी (एच) × 53.1 मिमी (डी)
वजन: 0.36 किलोग्राम-DWP22L-US	370g

उत्पाद संचालन

4ch Dante Audio Interface

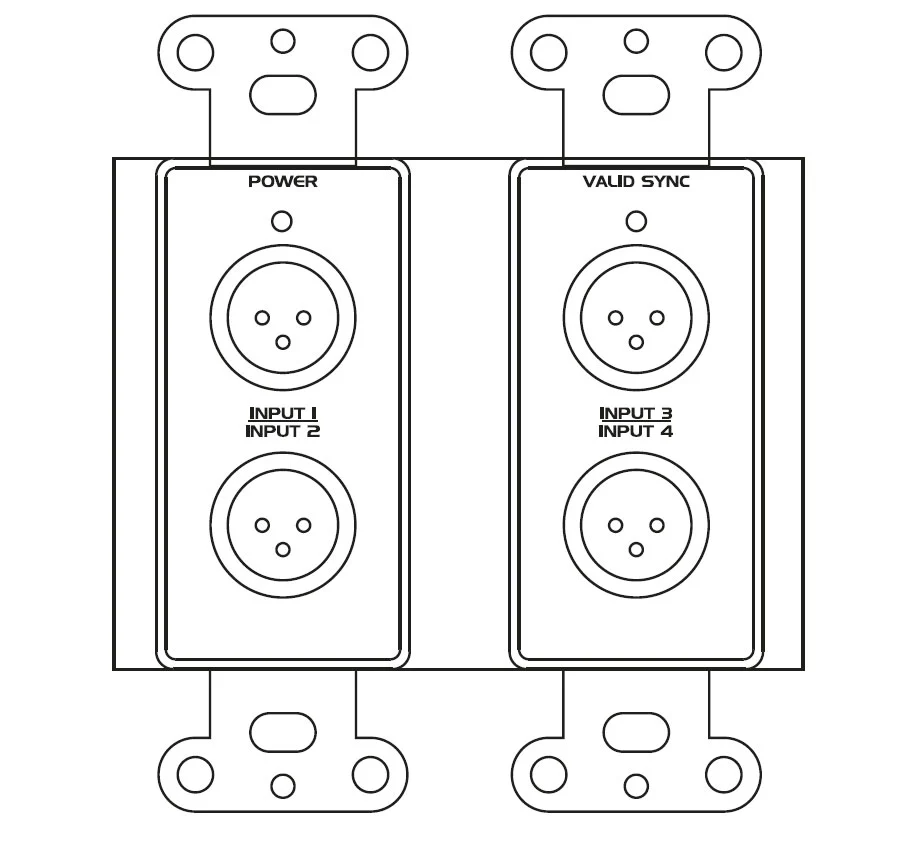

1। XLR इनपुट, MIC या लाइन ऑडियो सिग्नल स्वीकार करें।

2। पावर एलईडी संकेतक।

3। सिंक एलईडी डांटे नेटवर्क की स्थिति को इंगित करता है।

4ch Dante Audio Interface

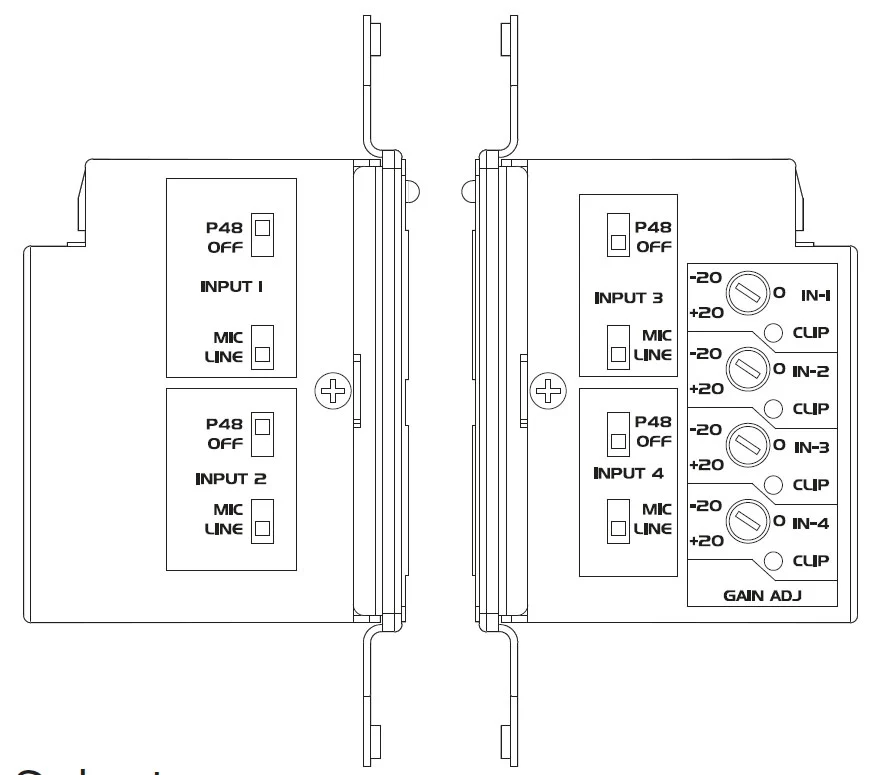

4। XLR इनपुट चयनकर्ता

रेखा:संतुलित या असंतुलित लाइन स्रोत को स्वीकार करता है।

Mic:गतिशील या कंडेनसर माइक्रोफोन के संकेत को स्वीकार करता है।

P48V:कंडेनसर माइक्रोफोन को जोड़ते समय 48V फैंटम पावर प्रदान करता है।

5। इनपुट लाभ नियंत्रण:प्रत्येक इनपुट चैनल पर इनपुट सिग्नल के लाभ स्तर को समायोजित करें।

6। प्रत्येक इनपुट चैनल पर सिग्नल क्लिप एलईडी

4ch Dante Audio Interface

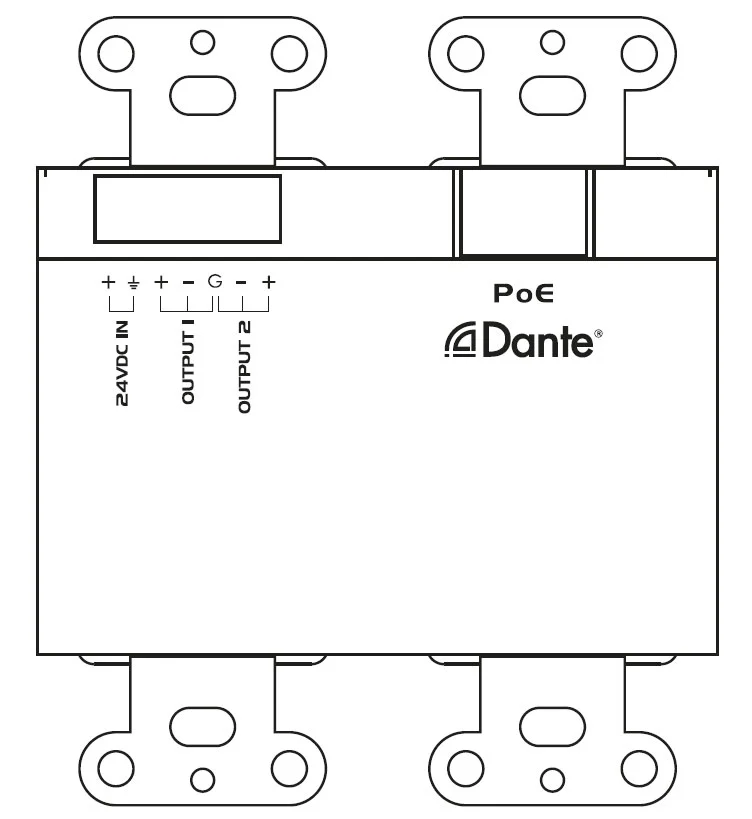

7। यूरो टर्मिनल आउटपुट:एनालॉग लाइन आउटपुट में दो डांटे चैनलों को परिवर्तित करता है।

8। RJ45 पोर्ट:Dante नेटवर्क से कनेक्ट करने के लिए Cat5 केबल का उपयोग करना।

टिप्पणी:POE सक्षम नेटवर्क स्विच का उपयोग करते समय, DWP42L को POE से संचालित और संचालन किया जा सकता है।

9। शक्ति:DC 24V से 2P टर्मिनल ब्लॉक या DC इनपुट जैक कनेक्ट करें।

टिप्पणी:यदि DC 24V और POE दोनों DWP42L के लिए मौजूद हैं, तो यूनिट DC 24V से संचालित होगी। और जब DC 24V को हटा दिया जाता है, तो पावर स्वचालित रूप से POE पावर पर स्विच करेगी।

उत्पाद व्यवहार्यता

Dante इंटरफ़ेस (4 x mic/लाइन इनपुट, 2 x लाइन आउटपुट) एक बहुमुखी ऑडियो नेटवर्क इंटरफ़ेस समाधान है जो पेशेवर ऑडियो सेटअप में सहज एकीकरण के लिए डिज़ाइन किया गया है। यह एनालॉग और डांटे डिजिटल ऑडियो के बीच द्विदिश रूपांतरण को सक्षम करता है, पीएलएस नीचे संदर्भित करता है

1। लाइव साउंड एंड इवेंट प्रोडक्शन

• कई चरणों या ज़ोन में कम विलंबता वितरण के लिए एक डांटे नेटवर्क से माइक्रोफोन, उपकरण, या लाइन-स्तरीय स्रोतों (जैसे, मिक्सर, प्लेबैक डिवाइस) को कनेक्ट करें।

• एक डांटे-सक्षम मिक्सर से एनालॉग एम्पलीफायरों, मॉनिटर या रिकॉर्डिंग उपकरणों के लिए संसाधित ऑडियो भेजें।

2। सम्मेलन और प्रणालियों का

• लचीले रूटिंग और प्रसंस्करण के लिए एक डांटे-आधारित कॉन्फ्रेंसिंग सिस्टम में एनालॉग माइक्रोफोन (जैसे, पोडियम एमआईसी, पैनल एमआईसी) को एकीकृत करें।

• आउटपुट डांटे ऑडियो मीटिंग रूम, ऑडिटोरियम या लेक्चर हॉल में एनालॉग स्पीकर या लिगेसी एम्पलीफायरों को फ़ीड करता है।

3। प्रसारण और रिकॉर्डिंग स्टूडियो

• एनालॉग स्रोतों (एमआईसी, इंस्ट्रूमेंट्स, आउटबोर्ड गियर) को डिजिटाइज़ करें और उन्हें रिकॉर्डिंग, स्ट्रीमिंग या प्रसारण के लिए डांटे पर संचारित करें।

• एनालॉग मॉनिटर, हेडफ़ोन, या प्रोसेसिंग उपकरण के लिए डांटे फीड (जैसे, डीएडब्ल्यू आउटपुट, इंटरकॉम सिग्नल) भेजें।

4। हाउस ऑफ पूजा और प्रदर्शन स्थल

• गाना बजानेवालों, उपकरणों, या बोले गए शब्द को कैप्चर करें और उन्हें डांटे के माध्यम से FOH मिक्सर, रिकॉर्डिंग सिस्टम, या लाइव स्ट्रीम में वितरित करें।

• रूट डांटे प्लेबैक ट्रैक या एनालॉग ज़ोन स्पीकर या देरी लाइनों के लिए घोषणाएं।

5। ध्वनि और आतिथ्य स्थापित किया

• केंद्रीकृत नियंत्रण के लिए पृष्ठभूमि संगीत (BGM) सिस्टम, पेजिंग MIC, या एनालॉग स्रोतों को एक डांटे नेटवर्क से कनेक्ट करें।

• आउटपुट नेटवर्क ऑडियो (जैसे, प्रोग्राम फीड, आपातकालीन अलर्ट) होटल, रेस्तरां या खुदरा स्थानों में एम्पलीफायरों को एनालॉग करने के लिए।
